Tvarová varianta kompletního setu nádrže na dešťovou vodu s čerpadlem a filtrací pro zalévání zahrady. Hranatá retenční nádrž - dvouplášťový typ je určena k uskladnění dešťových vod. Tento typ hranaté plastové podzemní nádrže doporučujeme instalovat do lokalit s výskytem, případně rizikem výskytu spodní vody, do míst s plánovaným vyšším statickým zatížením jako je svahovitý terén, blízkost pojezdových cest a komunikací. V případě předpokladu pojezdu vozidel nad nádrží na dešťovou vodu anebo v jejím blízkém okolí je nutné, aby sílu betonu a železobetonové výztuhy nad plastovou nádrží, s ohledem na její plánované zatížení, navrhl statik anebo stavbyvedoucí zodpovědný za instalaci nádrže. Statiku podzemní plastové retenční nádrže nezajišťuje konstrukce nádrže samotné, ale betonáž nádrže v mezipláští a horní desky nádrže na dešťovou vodu. Dvouplášťová retenční nádrž není s ohledem na sílu betonu v mezipláští konstrukčně řešena pro pojezd motorových vozidel. Pokud nedojde k posílení betonáže nad plastovou nádrží, je nádrž na dešťovou vodu pouze pochozí. Plastová retenční nádrž se usadí do měkkého betonu a po vyrovnání se nechá v betonu zatvrdnout. Poté se vybetonují vnitřní vzpěry a mezipláští (které již z výroby obsahuje po celém obvodu armaturu) a po vytvrdnutí mezipláští se přebetonuje horní strana nádrže.

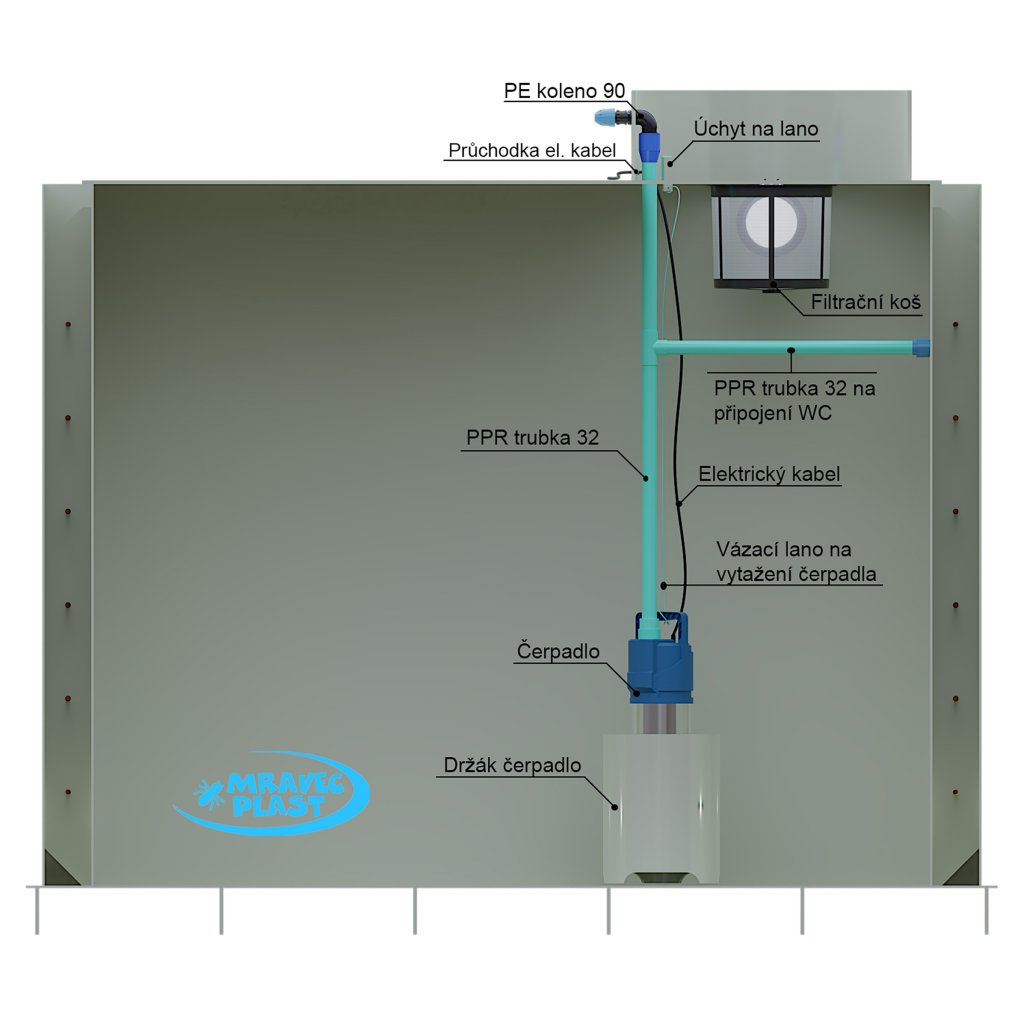

Dvouplášťová nádrž na dešťovou vodu s čerpadlem a filtrací je dodávána zvlášť z důvodu ochrany před možným poškozením při dopravě nádrže. Součástí této výhodné sestavy je čerpadlo umístěné v držáku čerpadla, které je prostřednictvím výtlačné trubky a kolen spojeno v oblasti revizního komínu s hadicí vedoucí do ventilové šachty. Filtrační koš se nasadí zevnitř nádrže v oblasti revizního komínu na nátokovou trubku. Instalace setu plastové nádrže na dešťovou vodu s čerpadlem a filtrací pro zalévání je velmi jednoduchá, stačí sešroubovat předchystané komponenty, napojit na ventilovou šachtu zahradní hadici dle vlastního výběru a začít zalévat.
Součástí dvoupláštové retenční nádrže je nátok a bezpečnostní přepad (DN 100-150 dle volby zákazníka), dále revizní komín o průměru 60cm ve standardní výšce 20cm (zdarma max.do 30cm) a plastový krycí poklop. Po provedení objednávky zákazník obdrží mailem technický nákres (schéma), do kterého uvede požadovanou polohu, výškové umístění a průměr nátoku, výšku revizního komínu a další požadavky. Toto schéma je následně třeba zaslat zpět na mail dodavatele - slouží pro potřeby technika výroby.
Pokud nebudou požadované prostupy před výrobou objednatelem specifikovány (max. do 1 týdne po objednání), bude nátok a odtoku zhotoven standartním způsobem - naproti sobě o průměrech DN 100).
Pro snadnou manipulaci je septik opatřen na úchyty - viz. montážní návod a technický nákres v sekci Certifikáty a montážní návody
Technické parametry:
Objem 2000l / 2m³
Výška 1m
Šířka 1,2m
Délka 2,2m
Výška výztuhy 10cm
Revizní komín průměr 60cm
Výška revizního komínu 20cm (max. zdarma 30cm)
Váha 115 kg
K nádrži obdržíte všechny potřebné dokumenty pro kolaudaci, tj. protokol o 100% nepropustnosti a vodotěsnosti septiku, prohlášení o shodě, záruční list, montážní návod.
Čerpadlo dodávané s nádrží na dešťovou vodu
K této nádrži na dešťovou vodu, určené k zavlažování a splachování WC jsme s ohledem na výkon a objem nádrže vybrali a dodáváme ponorné čerpadlo LEO lks-1102SE.
Automatické ponorné čerpadlo na vodu LEO lks-1102SE
Jde o výkonné vícestupňové automatické čerpadlo určené k čerpání čisté vody bez abrazivních částic ze studní a nádrží, pro menší zavlažovací systémy, přečerpávání dešťové vody z retenční nádrže.
Čerpadlo je možné přichytit k nádrži lankem. K tomuto účelu je v prostoru revizního komínu zhotoven úchyt na lanko.
Specifikace čerpadla LEO lks-1102SE
- Zabudované inteligentní řídící zařízení
- Automatický provoz
- Tělo čerpadla vyrobeno z nerezové oceli AISI 304
- Max. průtok Qmax: 5,5 m3/ hod (92 l/min)
- Max. výtlačná výška Hmax: 45 m
- Výkon: 1 100 W
- Maximální teplota čerpané kapaliny: 35°C
- Maximální ponor čerpadla: 12 m
- V provedení i s bočním sáním
- Zapínací tlak 2,5 bar
- Délka kabelu 15 m
- Vidlice pro napájení kabelu
- Max. ponor čerpadla 12 m.
Motor čerpadla:
- měděné vinutí
- vestavěná tepelná ochrana
- třída izolace: F
- stupeň krytí: IPX8
- koncovka kabelu pro napojení po protažení průchodkou
- úchyt pro uchycení čerpadla k nádrži
- PPR trubka k protažení od čerpadla k ventilové šachtě
Filtrační koš MD na trubku o průměru nátoku DN 100-160
Filtrační koš MD na dešťovou vodu se nasadí na nátokovou trubku do retenční nádrže. Filtr je umístěn z důvodu snadného čištění koše v horní části nádrže.
Koš zachycuje listí, mech a další nečistoty ze střechy. Průměr nátokové trubky filtračního koše je DN 110, 125, 160 – POŽADOVANÝ PRŮMĚR JE NUTNÉ UVÉST V POZNÁMCE OBJEDNÁVKY.
Ventilová šachta s kulovým ventilem 3/4 vč. přechodky na rychlospojku hadice
Ventilová šachta s vnějším kulovým ventilem 3/4" závitem vč. přechodky na rychlospojku hadice. Ventilová šachta se používá jako zahradní zásuvka pr
Součástí této nádrže na dešťovou vodu pro zalévání a splachování je dodávka těchto komponentů:
- výtlačné potrubí PPR32 vč. přechodu k zašroubování do čerpadla
- přechod skrz nádrž: PE koleno se závitem 1"
- přechodka 1", redukce PE32×1"
- připojení šachty pro zálivku: koleno PE32×1"
- hadice pro propojení retenční nádrže a ventilové šachty v délce 10m
- sestava pro zazimování nádrže vč. navrtávky
Plastové nádrže Mravec plast vyrábíme pouze z primárního polypropylenu - prvoplastu bez příměsi recyklátu. Pouze u nádrží z primárního polypropylenu je výrobcem vstupního materiálu - plastu garantována prvotřídní kvalita a požadované fyzikálně - mechanické vlastnosti materiálu, které zajistí dlouhou životnost plastových nádrží vyrobených z tohoto typu plastu.
K nádrži na dešťovou vodu pro zálivku anebo zálivku a splachování pro usnadnění přístupu k čerpadlu nezapomeňte přiobjednat plastové protiskluzné nášlapy, které naleznete v sekci "Protiskluzné nášlapy" . U nádrží výšky 1,5m potřebujete pro pohodlný vstup do nádrže min. 4 ks nášlapů, u nádrží výšky 2m minimálně 5 ks nášlapů a u nádrží výšky 3m pak 8 ks nášlapů.
