Plastovou retenční nádrž na vodu v hranatém tvaru doporučujeme k instalaci v místech, kde převážně z důvodu místa není vhodné použít kruhovou nádrž na dešťovou vodu. Samonosná nádrž na dešťovou vodu s čerpadlem a filtrací se usazuje v klidové zóně do míst s klasickým podložím, s lehkou sypkou zeminou obsahující kameny a kamínky bez výskytu spodní vody. Instalace samonosné retenční nádrže k obsypu zeminou je nejrychlejší a nejjednodušší způsob instalace podzemní nádrže. Plastová retenční nádrž se usadí na vytvrdlou, cca. 15 cm vysokou, betonovou desku a po obvodu obsype přesátou zeminou anebo pískem. Samonosné plastové nádrže se nedoporučují, z důvodu jejich možného poškození, instalovat do míst s předpokládaným působením vnějších tlaků (blízkost pojezdových cest, vsakovací nádrže atd.). Statiku nádrže zajišťuje její konstrukce (plastové výztuhy horní desky, prstence a vnitřní vzpěry), přičemž maximální nosnost zeminy nad horní deskou je 30cm. V případě, že je třeba plastovou samonosnou nádrž uložit hlouběji (např. z důvodu spádu nátokového potrubí), je třeba nad retenční nádrží vytvořit takové stavební opatření, které navrhne statik s ohledem na plánované zatížení horní strany. Po instalaci je samonosná plastová retenční nádrž pouze pochozí.

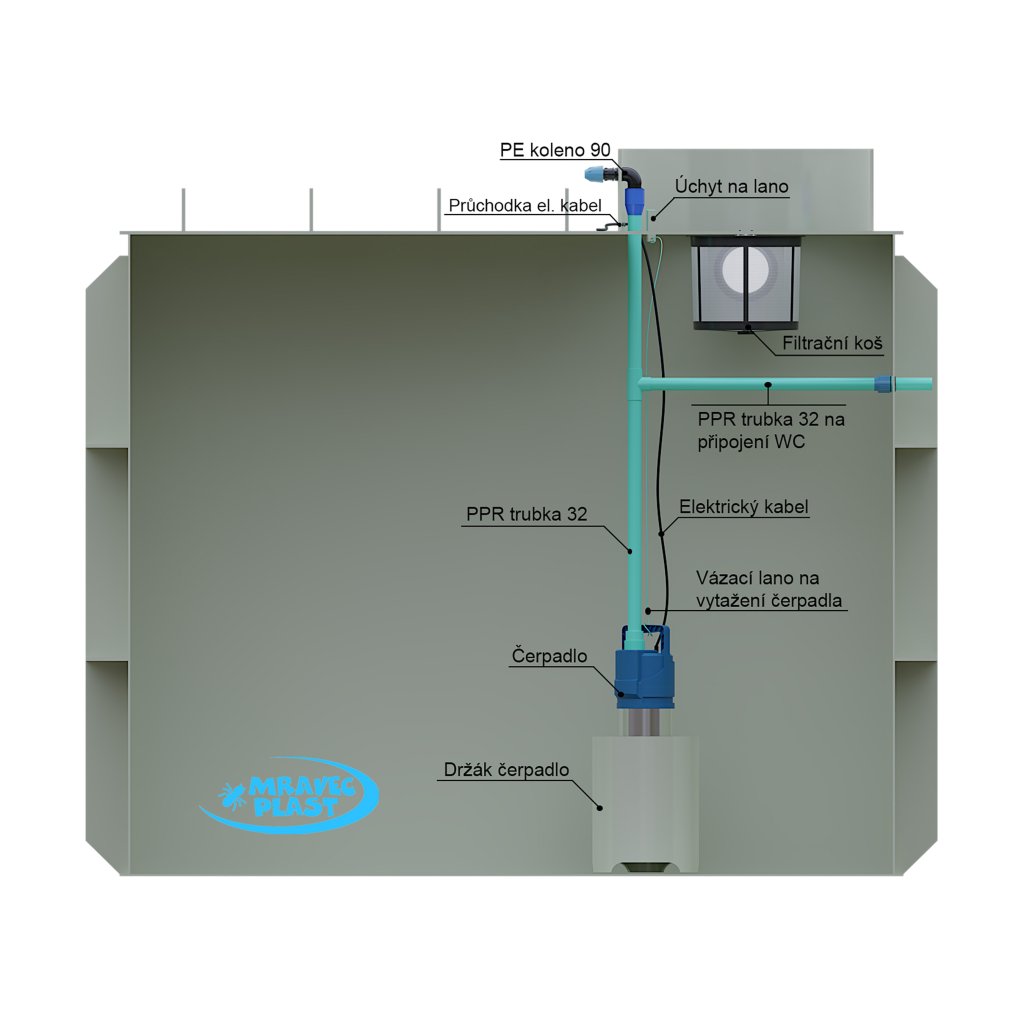

Retenční nádrž s čerpadlem a filtrací je dodávána zvlášť z důvodu ochrany před možným poškozením při dopravě nádrže. Výhodná sestava nádrže na dešťovou vodu se skládá z čerpadla, držáku čerpadla, filtračního koše, ventilové šachty, výtlačné trubky, komponentu pro zazimování nádrže, hadice a kolen pro spojení v oblasti revizního komínu s hadicí vedoucí do ventilové šachty. Filtrační koš se nasadí zevnitř nádrže v oblasti revizního komínu na nátokovou trubku. Instalace setu plastové retenční nádrže pro zalévání je velmi jednoduchá, stačí sešroubovat předchystané komponenty, napojit na ventilovou šachtu zahradní hadici dle vlastního výběru (není součástí dodávky) a začít zalévat.
Součástí retenční nádrže je nátok a bezpečnostní přepad (DN 100-150 dle volby zákazníka), dále revizní komín o průměru 60cm ve standardní výšce 20cm (zdarma max.do 30cm) a plastový krycí poklop. Po provedení objednávky zákazník obdrží mailem technický nákres (schéma), do kterého uvede požadovanou polohu, výškové umístění a průměr nátoku, výšku revizního komínu a další požadavky. Toto schéma je následně třeba zaslat zpět na mail dodavatele - slouží pro potřeby technika výroby.
Pokud nebudou požadované prostupy před výrobou objednatelem specifikovány (max. do 1 týdne po objednání), bude nátok a odtoku zhotoven standartním způsobem - naproti sobě o průměrech DN 100).
Pro snadnou manipulaci je septik opatřen na úchyty - viz. montážní návod a technický nákres v sekci Certifikáty a montážní návody
Technické parametry:
Objem 2000l / 2m³
Výška 1m
Šířka 1,2m
Délka 2,2m
Výška výztuhy 10cm
Revizní komín průměr 60cm
Výška revizního komínu 20cm (max. zdarma 30cm)
Váha 120 kg
K nádrži obdržíte všechny potřebné dokumenty pro kolaudaci, tj. protokol o 100% nepropustnosti a vodotěsnosti septiku, prohlášení o shodě, záruční list, montážní návod.
Čerpadlo dodávané s nádrží na dešťovou vodu
K této nádrži na dešťovou vodu, určené k zavlažování a splachování WC jsme s ohledem na výkon a objem nádrže vybrali a dodáváme ponorné čerpadlo LEO lks-1102SE.
Automatické ponorné čerpadlo na vodu LEO lks-1102SE
Jde o výkonné vícestupňové automatické čerpadlo určené k čerpání čisté vody bez abrazivních částic ze studní a nádrží, pro menší zavlažovací systémy, přečerpávání dešťové vody z retenční nádrže.
Čerpadlo je možné přichytit k nádrži lankem. K tomuto účelu je v prostoru revizního komínu zhotoven úchyt na lanko.
Specifikace čerpadla LEO lks-1102SE
- Zabudované inteligentní řídící zařízení
- Automatický provoz
- Tělo čerpadla vyrobeno z nerezové oceli AISI 304
- Max. průtok Qmax: 5,5 m3/ hod (92 l/min)
- Max. výtlačná výška Hmax: 45 m
- Výkon: 1 100 W
- Maximální teplota čerpané kapaliny: 35°C
- Maximální ponor čerpadla: 12 m
- V provedení i s bočním sáním
- Zapínací tlak 2,5 bar
- Délka kabelu 15 m
- Vidlice pro napájení kabelu
- Max. ponor čerpadla 12 m.
Motor čerpadla:
- měděné vinutí
- vestavěná tepelná ochrana
- třída izolace: F
- stupeň krytí: IPX8
- koncovka kabelu pro napojení po protažení průchodkou
- úchyt pro uchycení čerpadla k nádrži
- PPR trubka k protažení od čerpadla k ventilové šachtě
Filtrační koš MD na trubku o průměru nátoku DN 100-160
Filtrační koš MD na dešťovou vodu se nasadí na nátokovou trubku do retenční nádrže. Filtr je umístěn z důvodu snadného čištění koše v horní části nádrže.
Koš zachycuje listí, mech a další nečistoty ze střechy. Průměr nátokové trubky filtračního koše je DN 110, 125, 160 – POŽADOVANÝ PRŮMĚR JE NUTNÉ UVÉST V POZNÁMCE OBJEDNÁVKY.
Ventilová šachta s kulovým ventilem 3/4 vč. přechodky na rychlospojku hadice
Ventilová šachta s vnějším kulovým ventilem 3/4" závitem vč. přechodky na rychlospojku hadice. Ventilová šachta se používá jako zahradní zásuvka pro rozvody vody, na kterou jednoduše připevníte zahradní hadici. Šachta se celá instaluje do země, kdy je vidět pouze vrchní zelené víko.
Součástí této nádrže na dešťovou vodu pro zalévání a splachování je dodávka těchto komponentů:
- výtlačné potrubí PPR32 vč. přechodu k zašroubování do čerpadla
- přechod skrz nádrž: PE koleno se závitem 1"
- přechodka 1", redukce PE32×1"
- připojení šachty pro zálivku: koleno PE32×1"
- hadice pro propojení retenční nádrže a ventilové šachty v délce 10m
- sestava pro zazimování nádrže vč. navrtávky
Plastové nádrže Mravec plast vyrábíme pouze z primárního polypropylenu - prvoplastu bez příměsi recyklátu. Pouze u nádrží z primárního polypropylenu je výrobcem vstupního materiálu - plastu garantována prvotřídní kvalita a požadované fyzikálně - mechanické vlastnosti materiálu, které zajistí dlouhou životnost plastových nádrží vyrobených z tohoto typu plastu.
K nádrži na dešťovou vodu pro zálivku anebo zálivku a splachování pro usnadnění přístupu k čerpadlu nezapomeňte přiobjednat plastové protiskluzné nášlapy, které naleznete v sekci "Protiskluzné nášlapy" . U nádrží výšky 1,5m potřebujete pro pohodlný vstup do nádrže min. 4 ks nášlapů, u nádrží výšky 2m minimálně 5 ks nášlapů a u nádrží výšky 3m pak 8 ks nášlapů.
